Каталог продукции \   Станочная оснастка и приспособления \   УДГД, Универсальные делительные головки, ГОСТ 8615-89 \
3
УНИВЕРСАЛЬНАЯ ДЕЛИТЕЛЬНАЯ ГОЛОВКА УДГ-Д-160А
Наименование ед. изм.
Универсальная делительная головка УДГ-Д-160А шт

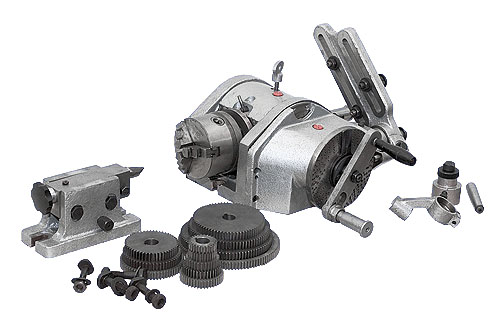

Фото:

Универсальная делительная головка УДГ-Д-160А

Назначение:

Делительная головка - неотъемлемая принадлежность фрезерного станка. Как и к станкам, к делительным головкам предъявляются требования по обеспечению высокой точности, простоты использования и обслуживания, долговечности. Универсальные делительные головки типа УДГ-Д применяются с универсальными и горизонтально-фрезерными станками и предназначены для различных фрезерных, зубофрезерных, расточных, сверлильных, разметочных и других подобных работ.

ГОСТ или ТУ
ГОСТ8615-89

Чертеж, таблица

Предлагаем также:

  Комплект принадлежностей к УДГ-Д-160А
  Комплект принадлежностей к УДГ-Д-200А
  Комплект принадлежностей к УДГ-Д-250А
  Приспособление делительное 0642 758 410 506 5841-200
  Универсальная делительная головка УДГ Н-160 А (Д-320)
  Универсальная делительная головка УДГ-160 полной комплектации FW80
  Универсальная делительная головка УДГ-200 полной комплектации F11 100А
  Универсальная делительная головка УДГ-250 полной комплектации F11 125А
  Универсальная делительная головка УДГ-320 полной комплектации F11 160А
  Универсальная делительная головка УДГ-Д-200 А
  Универсальная делительная головка УДГ-Д-200 Н
  Универсальная делительная головка УДГ-Д-200 А (без патрона)
  Универсальная делительная головка УДГ-Д-250 Н
  Универсальная делительная головка УДГ-Д-250 А
  Универсальная делительная головка УДГ-Д-320
  Универсальная делительная головка УДГ-Д-320 полной комплектации
  Универсальная делительная головка УДГ-Д-400



Головки делительные универсальные (ГОСТ 8615-89)

Исполнение 1 - с резьбовым концом шпинделя
Исполнение 2 - с фланцевым концом шпинделя под поворотную шайбу по ГОСТ 12593 класс точности Н, П

Обозначение
по ГОСТ

Испол-
нение

Макси-
мальный
диаметр
изделия, mm

Конус
Морзе

Конец
шпинделя

Диаметр
3-х кул.
патрона

Масса,
кг

усл. разм. по
ГОСТ 12539

резьбовой по
ГОСТ 9150

7036-0051

1

160

2

-

M33x2

100

40

7036-0061

2

160

4

3

-

100

45

7036-0052

1

200

3

-

M39x3

125

50

7036-0062

2

200

4

3

-

125

55

7036-0053

1

250

4

-

M52x3

160

55

7036-0063

2

250

4

4

M60x4

160

60

7036-0054

1

320

5

-



160

105

7036-0064

2

320

5

5

M76x4

160

110

7036-0055

1

400

5

-

-

200

110

7036-0065

2

400

5

5



200

120
