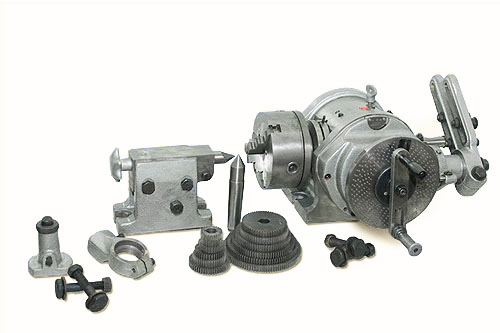

Фото:  |
Назначение: 1. Высота центров 165 (6 1/2\")
2. Диаметр отверстия полного шпинделя, мм
3. Резьба рабочего конца шпинделя М60х4
4. Конус Морзе шпинделя передний 5
5. Наибольший диаметр обрабатываемой детали, мм 320 (12 19/32\")
6. Передаточное отношение 1:40
7. Диапазон деления включая простые числа 2-400
8. Расстояние от основания до торца шпинделя в его вертикальном положении, мм 350 (13 49/64\")
9. Габаритные размеры основания, мм 290х234 (11 7/6\"x9 3/16\")
10. Масса, кг 101,0
11. Токарный патрон диаметр 160
Делительная головка - неотъемлемая принадлежность фрезерного станка. Как и к станкам, к делительным головкам предъявляются требования по обеспечению высокой точности, простоты использования и обслуживания, долговечности. Универсальные делительные головки типа УДГ-Д применяются с универсальными и горизонтально-фрезерными станками и предназначены для различных фрезерных, зубофрезерных, расточных, сверлильных, разметочных и других подобных работ. |
