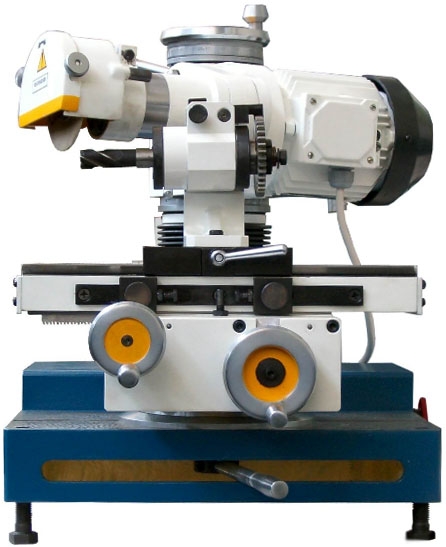

Фото:  |
Назначение: для заточки режущих инструментов из инструментальных сталей, твердых сплавов и минералокерамики периферией и торцем абразивного, алмазного и эльборового шлифовальных кругов. Возможно осуществление плоской шлифовки.
Дополнительная информация
В основной комплект поставки входит бабка изделия со следующими техническими характеристиками:
угол поворота:
в горизонтальной плоскости - 360 градусов;
в вертикальной плоскости - 240 градусов;
внутренний конус шпинделя - Морзе 2АТ6;
число делений при работе с диском - 2,3,4,6,12,18,36.
Технические характеристики
Наибольший диаметр изделия, затачиваемого в центрах, мм 100
Наибольшая длина изделия, устанавливаемого в центрах, мм 200
Наибольший диаметр шлифовального круга (тип 1), мм 150
Продольное/поперечное перемещения стола, мм 150/100
Установочное перемещение в продольном направлении, мм 200
Вертикальное перемещение шлифовальной головки, мм 40*
Частота вращения шлифовального шпинделя, об/мин 4200
Мощность привода главного движения, кВт 0,37
Габаритные размеры станка (ДхШхВ), мм 700х450х550
Масса станка (без приспособлений и принадлежностей), кг 125
За счет эксцентричного расположения шпинделя положение шлифовального шпинделя может изменяться в пределах 195 мм.
Со станком по заявке за отдельную плату могут поставляться следующие приспособления:
ВЗ-319.П2 - Бабка передняя (высота центров 75 мм, внутренний конус Морзе 1АТ7);
ВЗ-319.П3 - Бабка задняя (высота центров 75 мм, внутренний конус Морзе 1АТ7);
ВЗ-319.П4 - Упорка универсальная;
ВЗ-319.П5 - Приспособление для линейной правки круга;
ВЗ-319.П10 - Приспособление для цилиндрической заточки свёрл (диаметр 3-20 мм);
ВЗ-319.П16 - Тиски поворотные (длина губок 25 мм, расход губок 20 мм);
ВЗ-319.П40-01 - Зажим цанговый: диаметры 3-4,4-5,5-6,6-7,7-8,8-9,9-10 мм;
ВЗ-319.П53 - Приспособление для заточки отрезных фрез (диаметр 50-160 мм). |
