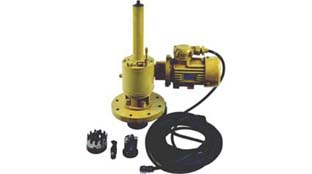

Фото:  |
Назначение: для механической вырезки отверстий в трубопроводах Ду 150...1200, находящихся под давлением рабочих сред до 6,3 МПа (нефть, вода и др.), через запорную арматуру, установленную на отводной патрубок Ду 50,100,150,200,300 во взрывоопасных зонах класса \"2\" согласно ГОСТ 351330.9.
Применяемый инструмент и приспособления:
- сверла сплошного сверления цельные или ступенчатые;
- кольцевые фрезы цельные или комбинированные с механическим креплением резцов;
- переходник Ду150-Ду100 для УХВ-150; Ду300-Ду200 для УХВ-300;
- специальный ключ.
Технические характеристики:
Максимальное давление в вырезаемом трубопроводе, Мпа-6,3
Частота вращения режущего инструмента, об/мин-49,82
Подача режущего инструмента, мм/об-0,062
Максимальный ход инструмента, мм-120
Время вырезки отверстий, мин, не более-40
Установленная мощность, кВт, не более-3,0
Габаритные размеры, мм-1750х785х525
Масса (без электрооборудования и переходников), кг, не более-210
Диаметр фрезы, мм- 170; 250; 80*; 120*; 132* |
